7月に入ってから、コンベヤの減速機がやけに熱い。うなり音も大きくなった気がする。夏の工場では、こうした「暑さが引き金の設備トラブル」が増えます。放っておけば、歯車の焼付きでラインが止まり、真夏の機械室で長時間の復旧作業をする羽目になりかねません。この記事は設備保全の担当者に向けて、減速機、とくにウォームギヤが夏に発熱しやすい理由と点検の要点、ウォームホイールの交換判断、そして暑い現場で作業する人の熱中症対策までを1ページにまとめました。

この記事の結論

夏は外気温が高く減速機の熱が逃げにくい。滑りながらかみ合うウォームギヤは特に発熱しやすい。
点検の基本は油・温度・音・ガタの4つ。温度は「普段との差」で判断できるよう記録を残す。
風通しの確保、日射・熱源の遮断、潤滑油の管理で温度上昇を抑える。
ホイールの摩耗が進んだら現品と同じ型番で計画交換。真夏の突発故障を避ける。
暑い機械室での作業はWBGT確認・2人作業・休憩と給水。部品と工具の事前準備で作業時間を短く。

交換用のウォームホイールを探している方へ

KHK（小原歯車工業）・KG（協育歯車工業）のウォームホイールを、モジュール・歯数・ねじれ方向別に掲載しています。

ウォームホイールの一覧を見る（楽天市場）→

1夏に減速機のトラブルが増える理由

減速機の中では、歯車がかみ合うときの摩擦や、軸受・オイルシールの抵抗で、モーターの力の一部が熱に変わっています。この熱はケースの表面から周りの空気へ逃げ、温度は「発熱」と「放熱」が釣り合ったところで落ち着きます。夏は周囲の気温が高いため、同じ負荷でも放熱が追いつかず、釣り合う温度が上がる。これが夏に減速機が熱くなる基本的な仕組みです。

ウォームギヤが特に熱を持ちやすいわけ

平歯車やはすば歯車が転がるようにかみ合うのに対し、ウォームギヤはウォームのねじ面がホイールの歯面の上を滑りながら力を伝えます。滑りの分だけ摩擦が大きく、失われた力は熱になります。1段で大きな減速比が取れる便利な歯車ですが、その代わりに発熱と摩耗の管理が欠かせません。ホイールに青銅などの材料が使われるのも、鋼製のウォームとの組み合わせで焼付きや摩耗を抑えるためです。

温度が上がると何が起きるか

温度上昇の影響	起きること	放置した場合
油の粘度が下がる	歯面の油膜が薄くなる	摩耗が進み、最悪は焼付き
油の劣化が早まる	酸化して変色・スラッジが出る	潤滑性能が落ち、さらに発熱する悪循環
オイルシールが傷む	ゴムが硬化し、油がにじむ	油量不足から焼付き
部品の熱膨張	かみ合いのすき間が変わる	当たりが悪化し、異音・偏摩耗

潤滑油は温度が高いほど酸化が速く進むとされ、夏の高温運転は油の寿命を確実に縮めます。夏に増える減速機トラブルの多くは、この「熱→油の劣化→摩擦の増加→さらに発熱」という悪循環から始まります。

2発熱・異音・振動｜症状から原因を絞り込む

「熱い」「うるさい」と感じたら、まず症状の組み合わせから原因を絞り込みます。原因によって、油の交換で済むのか、部品交換が必要なのかが変わります。

症状	考えられる原因	確認すること
ケースが普段より熱い	油量不足・油の劣化、過負荷、風通しの悪化	油面、油の色、負荷の変化、周囲の障害物
うなり音が大きくなった	歯面の摩耗、当たり不良、潤滑不足	油中の金属粉、出力軸のガタ
カチカチ・ゴトゴトという音	歯の欠け、軸受の損傷	手回しでの引っかかり、軸受のガタ
出力軸のガタが増えた	ウォームホイールの歯面摩耗	バックラッシの測定値と前回値の比較
油に金色・茶色の粉が混じる	青銅製ホイールの摩耗	粉の量の変化、歯面の目視
オイルシールから油がにじむ	シールの硬化・摩耗、内圧の上昇	油量、エアブリーザの詰まり

現場のコツ「金色の粉」はホイールからのサイン

ウォームギヤの多くは、ウォームが鋼、ホイールが青銅系です。抜いた油やドレンプラグの磁石に金色・茶色の細かい粉が増えてきたら、やわらかい側のホイールが削れている合図。量の変化を記録しておくと、交換時期の判断材料になります。

3夏前にやる減速機の点検チェックリスト

真夏に入ってから異常に気づくと、暑さの中での突発対応になります。梅雨入り前から初夏のうちに、次の項目を一通り確認しておきましょう。

油面計・検油窓で油量が規定範囲にある
油が黒く濁っていない・乳化（白濁）していない
ケース表面温度を測り、記録表に残した
運転音に、うなり・打音などの変化がない
出力軸のガタ（バックラッシ）を測り、前回値と比べた
オイルシール・合わせ面から油がにじんでいない
エアブリーザが詰まっていない
冷却フィン・ファンカバーにほこりが詰まっていない
減速機の周りに、風をさえぎる物が置かれていない
直射日光や炉・乾燥機など熱源の放射熱が当たっていない

温度は、同じ測定点・同じ運転条件で測ることがポイントです。毎回同じ位置に印を付けておくと、値の比較ができます。許容温度は機種ごとに違うため、判断の基準は装置メーカーの取扱説明書と、自分たちで記録した普段の値の2つです。

点検で摩耗の兆候が見つかったら、その場で現品の型番を控え、交換部品の手配を始めておくと安心です。真夏の突発故障を待つより、計画停止の日に交換したほうが、作業者の負担も生産への影響も小さくなります。

楽天市場減速比30:1m4

KHK ウォームホイール AG4-30R1（モジュール4・歯数30・右ねじれ1条）

型番：AG4-30R1

アルミニウム青銅の標準品（KHK2級）。交換は現品と同じ型番で手配する。

対策	やること	効果
風通しの確保	減速機の周りの段ボールや部材を片付ける	ケースからの放熱を妨げない
日射・熱源の遮断	屋外や窓際は遮熱板・日よけ。炉の近くは遮熱パネル	外から入る熱を減らす
清掃	冷却フィン、ファンカバーのほこりを取る	放熱面積を回復させる
潤滑油の管理	夏前に油の状態を確認し、劣化していれば交換。銘柄・粘度はメーカー指定に従う	油膜を保ち、摩擦と発熱を抑える
負荷の見直し	過積載、詰まり、チェーンの張りすぎがないか確認	余計な発熱の原因を取り除く

手順	内容
1. 停止・電源遮断	機械を止め、主電源を切る。ブレーカーに施錠・表示をして、他の人が誤って起動できないようにする
2. 残留エネルギーの除去	吊り荷や昇降部は下ろすか固定する。ウォームギヤの逆転しにくさに頼らない
3. 冷却を待つ	運転直後のケースと油は高温。素手で触れず、温度が下がってから分解する
4. 油の抜き取り	油受けを用意し、こぼれた油はすぐ拭き取る。滑って転倒する原因になる
5. 部品の整理	外した部品は順番に並べ、組立時の取り違えを防ぐ
6. 組立・試運転	新しい油を規定量入れ、慣らし運転で音・温度・ガタを確認

1夏に減速機のトラブルが増える理由

ウォームギヤが特に熱を持ちやすいわけ

温度が上がると何が起きるか

2発熱・異音・振動｜症状から原因を絞り込む

3夏前にやる減速機の点検チェックリスト

KHK ウォームホイール AG4-30R1（モジュール4・歯数30・右ねじれ1条）

KHK ウォームホイール AG4-40R1（モジュール4・歯数40・右ねじれ1条）

KHK ウォームホイール AG4-50R1（モジュール4・歯数50・右ねじれ1条）

4温度上昇を抑える運用と設計の工夫

今ある設備でできること

新しく設計・更新するときの考え方：条数と効率

KHK ウォームホイール AG2-30R2（モジュール2・歯数30・右ねじれ2条）

KHK ウォームホイール AG2.5-30R2（モジュール2.5・歯数30・右ねじれ2条）

KHK ウォームホイール AG3-20R2（モジュール3・歯数20・右ねじれ2条）

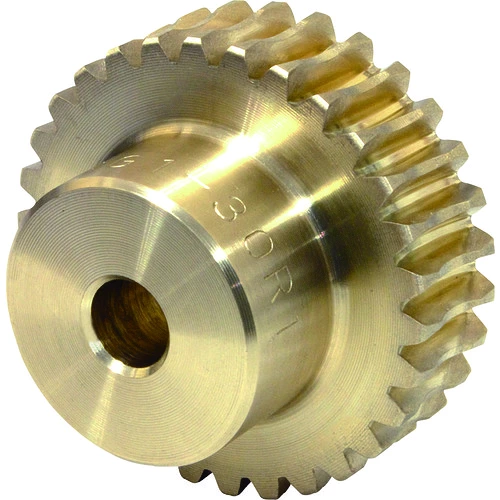

KHK ウォームホイール AG4-20R2（モジュール4・歯数20・右ねじれ2条）

KHK ウォームホイール AG4-30R2（モジュール4・歯数30・右ねじれ2条）

KG ウォームホイール G2A20R2=15（モジュール2・歯数20・右ねじれ2条）

KG ウォームホイール G2A30R2-12（モジュール2・歯数30・右ねじれ2条）

5ウォームホイールの交換判断と手配のコツ

手配の基本は「現品と同じ型番」

KHK ウォームホイール AG2-30R1（モジュール2・歯数30・右ねじれ1条）

KHK ウォームホイール AG4-20R1（モジュール4・歯数20・右ねじれ1条）

摩耗が早い装置は、材質の見直しも選択肢

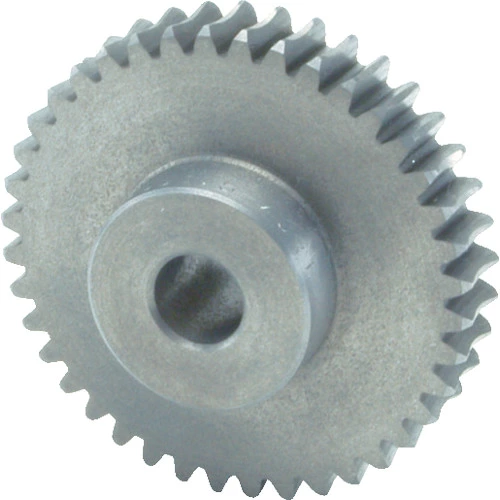

KHK ウォームホイール CG3-40R1（モジュール3・歯数40・右ねじれ1条）

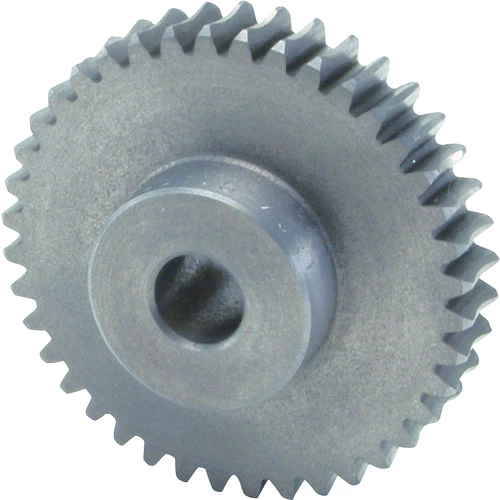

KHK ウォームホイール CG6-60R1（モジュール6・歯数60・右ねじれ1条）

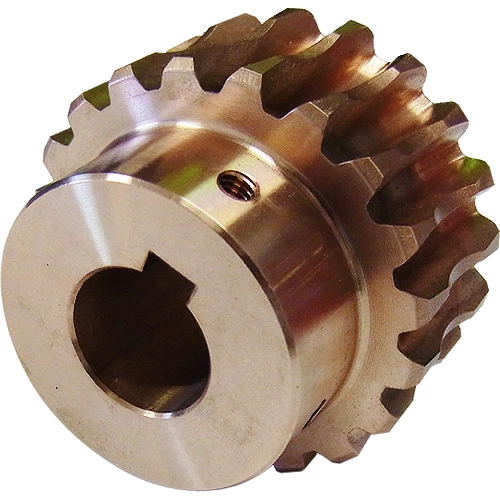

KHK ウォームホイール BG3-20R1J25（モジュール3・歯数20・右ねじれ1条）

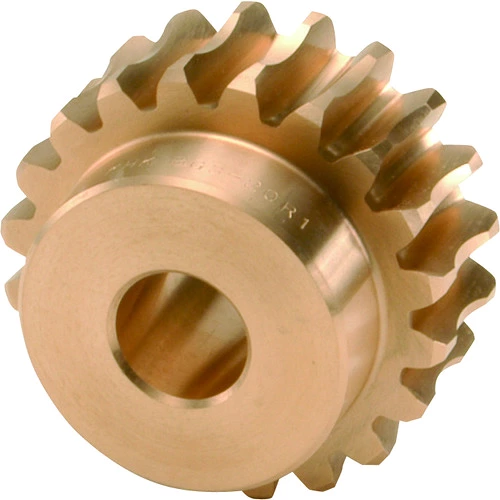

KHK ウォームホイール BG5-20R1（モジュール5・歯数20・右ねじれ1条）

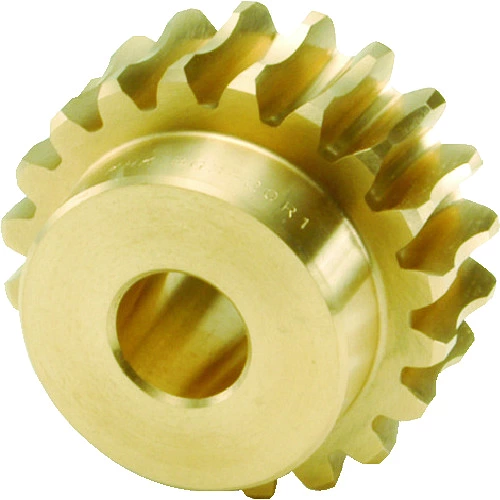

KHK ウォームホイール BG3-20L1（モジュール3・歯数20・左ねじれ1条）

高精度な装置の交換部品

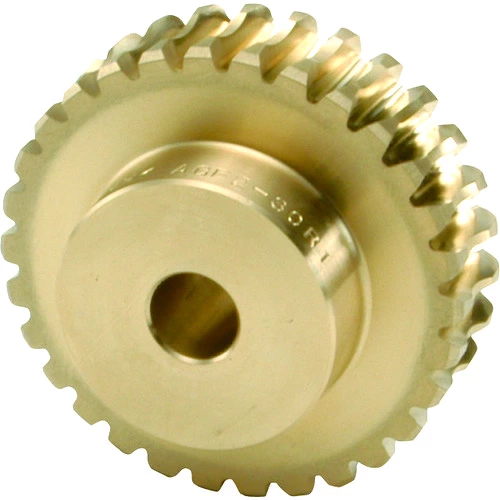

KHK ウォームホイール AGF6-20R1（モジュール6・歯数20・右ねじれ1条）

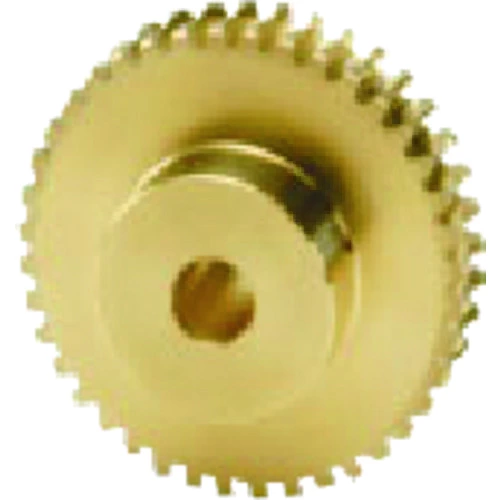

KHK ウォームホイール AGDL2-60R1（モジュール2・歯数60・右ねじれ1条）

6減速比別ウォームホイール早見表

KHK ウォームホイール AG1-60R1（モジュール1・歯数60・右ねじれ1条）

KHK ウォームホイール AG1.5-60R1（モジュール1.5・歯数60・右ねじれ1条）

KHK ウォームホイール AG2-60R1（モジュール2・歯数60・右ねじれ1条）

KHK ウォームホイール AG2.5-60R1（モジュール2.5・歯数60・右ねじれ1条）

KHK ウォームホイール AG3-60R1（モジュール3・歯数60・右ねじれ1条）

KHK ウォームホイール AG4-60R1（モジュール4・歯数60・右ねじれ1条）

7交換作業の安全｜停止・施錠・やけど対策

KHK ウォームホイール AG2.5-30R1（モジュール2.5・歯数30・右ねじれ1条）

KHK ウォームホイール AG2.5-40R1（モジュール2.5・歯数40・右ねじれ1条）

KHK ウォームホイール AG2.5-50R1（モジュール2.5・歯数50・右ねじれ1条）

8暑い現場で働く保全作業者の熱中症対策

保全作業ならではの5つの対策

KG ウォームホイール G1A50R1=12（モジュール1・歯数50・右ねじれ1条）

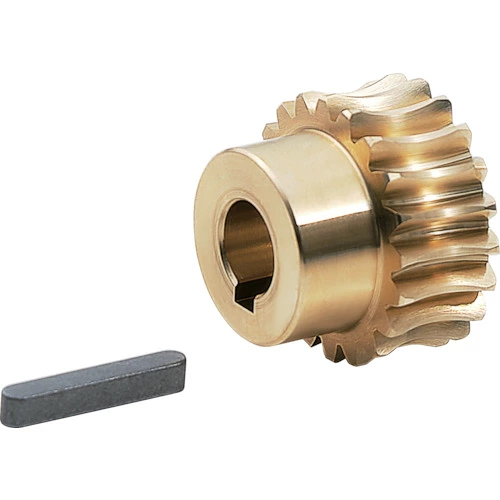

KG ウォームホイール G2A20R1=15（モジュール2・歯数20・右ねじれ1条）

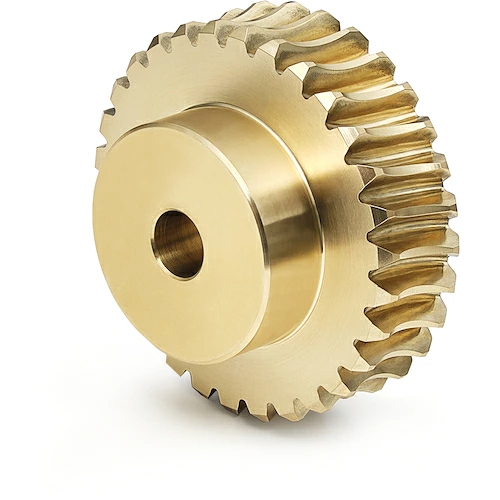

KG ウォームホイール G2A25R1-12（モジュール2・歯数25・右ねじれ1条）
